避免贴片电容断裂的安装方法

不管是什么品牌的贴片电容，如果安装方法不正确，都会导致贴片电容断裂，所以深圳村田代理智成电子在这里教您避免贴片电容断裂的安装方法。将贴片电容器焊接在电路板上之后的工序中，在操作过程中如果电路板发生弯曲，则会导致贴片电容器断裂。为避免这种情况发生，将贴片电容器安装在电路板弯曲部位的反方向上，会有比较好的效果。这里，深圳智成电子小编就不易对电路板翘曲或弯曲施加压力的零件安装方法做如下介绍。

1、贴片电容电路板施压方向与零件安装方向

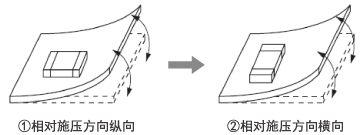

图1分别是针对电路板施压方向纵向和横向装配零件的例子。面对压力的方向，将零件进行横向安装，可减缓来自电路板的压力。

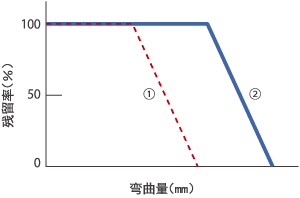

通过抗电路板弯曲试验，将图1中①、②的评价结果如图2所示。可知通过装配在②方向上，电路板弯曲耐性增高，不易对零件施加压力。

2、电路板裂口附近的贴片电容器安装

电路板裂口或电路板切口处，是生产工序中最容易导致电路板施压的环节。例如，电路板裂口附近如图3装配零件时，如果以B、D＜C＜A的顺序装配则容易受到压力。

那么，我们看一下有无缺口时电路板的变形程度。有无缺口时，电路板弯曲有何不同呢？FEM解析结果如图4、图5所示。设想在模型图中所示位置装配零件的情况。

(电路板1.6mm厚的FR4)图4为没有缺口的情况。电路板的压力大，在电路板装配位置会产生红色～黄色拉伸应力，电容器存在发生开裂的危险。

另一方面，图5是有缺口的情况，深圳村田代理智成电子提醒您在可知装配零件的位置为绿色，电路板几乎没有产生弯曲。施加在零件上的压力能够控制在相当小的范围，所以是避免电容器开裂的有效方法。

总而言之，将零件配置成方向与裂口平行（图3中的D）是缓解电路板裂口压力非常有效的方法。此外，如果零件的方向不能改变，为了使其不易受电路板变形的影响，设置一个缺口（图3中的B）是有效的。

以上就是本文全部内容，主要介绍了避免贴片电容断裂的安装方法。如您想要了解更多关于贴片电容电感的相关知识和采购TDK村田原装正品贴片电容电感，欢迎您来电联系TDK村田一级代理商深圳智成电子。
