文章来源：智成电子 人气： 726 发表时间： 02-15

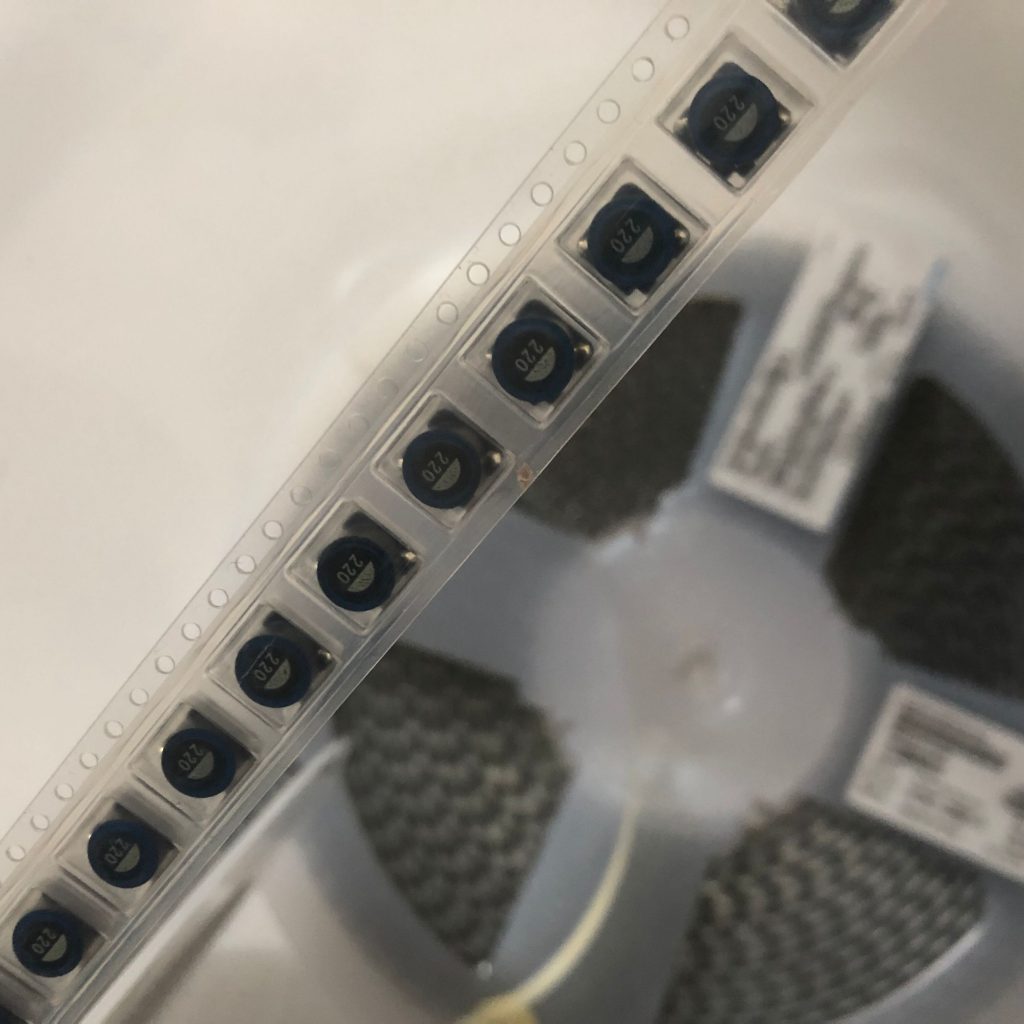

深圳智成代理TDK贴片绕线电感SLF7045T-220MR90-PF，TDK原厂订货交期预计12周左右，本公司长期备有现货库存，TDK贴片绕线电感是一款薄型的磁屏蔽型的电源电路用绕线型电感器，可以满足多种用途。它的工作温度范围从-40℃至105℃，可以用在汽车、通信、音响、电源等设备，尤其适用于薄型电视、液晶显示器、AV设备、游戏设备等各种电子仪器。
TDK贴片绕线电感SLF7045T-220MR90-PF详细参数
| 长度(L) | 7.00mm ±0.20mm |
| 宽度(W) | 7.00mm ±0.20mm |
| 厚度 | 高低 | 4.50mm ±0.30mm |
| 推荐焊盘布局(A) | 1.50mm Nom. |
| 推荐焊盘布局(B) | 4.80mm Nom. |
| 推荐焊盘布局(C) | 2.20mm Nom. |
| 电感 | 22μH ±20% at 100kHz |
| 额定电流(基于L变化) [Typ.] | |
| 额定电流(基于L变化) [Max.] | 900mA (10% Down) |
| 额定电流(基于温度上升) [Typ.] | 1.34A (20°C Rise) |
| 额定电流(基于温度上升) [Max.] | |
| 直流电阻 [Typ.] | 61mΩ |
| 直流电阻 [Max.] | 73.2mΩ |
| 额定电压 [Max.] | |
| 自我共振频率 [Min.] | |
| 自我共振频率 [Typ.] | |
| Q [Min.] | |
| Q [Typ.] |
| 使用温度范围(包括自我温度上升) | -40～105°C |
| 焊接方法 | 回流烙铁焊接 |
| AEC-Q200 | NO |
| 包装形式 | 塑封编带 (330mm卷筒) |
| 包装个数 | 1000pcs |
| 重量 | 0.6g |
