贴片电阻是什么材料组成及贴片电阻的内部结构图

贴片电阻是金属玻璃铀电阻器之一。它是一种由金属粉末与玻璃铀粉混合，用油墨印刷法包装印刷在基材中的高功率电阻制成的贴片电阻。耐湿冷，持续高温，温度系数小。那么您是否了解贴片电阻是什么材料组成及贴片电阻的内部结构图。下面深圳智电子小编为您详细介绍。

一、贴片电阻是什么材料组成

1.基板：基板材料一般采用三氧化二铝陶瓷，有好的绝缘性,及在高温下的优良传热性等特点。基板一定要平整、划线精确，来保证电阻和电极浆体能印刷到每一处；

2.电阻膜：电阻浆体印刷到陶瓷基板上，以后烧造而成，一般用二氧化钌；

3.防护膜：防护膜一般用低熔点的玻璃浆体烧结而成，是附着在电阻膜上,作用是为了保护电阻体。起到机械保护以及电阻体的表面是绝缘性，防止电阻与相邻导体触碰而出现故障。

4.电极：为了让电阻有良好的可锻性和可靠性，一般电极有三层结构即内中表层。里层是连接电阻体的，中间层是阻挡层，更好的提升电阻的耐热性，缓冲焊接时的热冲击。表层是锡铅层又被叫做可焊层，有良好的可锻性而且增加电极的寿命。

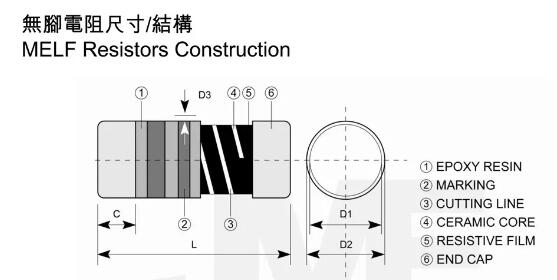

二、贴片电阻的内部结构图
