TDK电容C1608X5R1A226M080AC

深圳智成电子代理TDK电容C1608X5R1A226M080AC，TDK出货尾缀为C1608X5R1A226MT000E。深圳东莞两地仓库现货库存，100%原装正品放心采购。

TDK电容C1608X5R1A226M080AC尺寸

长度(L)	1.60mm ±0.20mm
宽度(W)	0.80mm ±0.20mm
厚度(T)	0.80mm ±0.20mm
端子宽度(B)	0.20mm Min.
端子间隔(G)	0.30mm Min.
推荐焊盘布局(PA)	0.70mm to 1.00mm(Flow Soldering) 0.60mm to 0.80mm(Reflow Soldering)
推荐焊盘布局(PB)	0.80mm to 1.00mm(Flow Soldering) 0.60mm to 0.80mm(Reflow Soldering)
推荐焊盘布局(PC)	0.60mm to 0.80mm(Flow Soldering) 0.60mm to 0.80mm(Reflow Soldering)

TDK电容C1608X5R1A226M080AC电气特性

电容	22μF ±20%
额定电压	10VDC
温度特性	X5R(±15%)
耗散因数 (Max.)	10%
绝缘电阻 (Min.)	4MΩ

TDK电容C1608X5R1A226M080AC主要特点

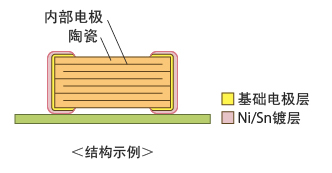

1、单片式结构保证优异的机械强度和高可靠性

2、 由于结构简单，ESR和ESL低于其他类型的电容器

3、低ESR带来的低自发热，可以耐更高的纹波电流

4、无极性

TDK电容C1608X5R1A226M080AC安装方法

1、建议在电路板上预留1mm的缝隙，方便在焊接后清除多余的助焊剂。

2、确保清洗后使产品完全干燥。

3、因为本产品会承受高压，因此建议使用低活性的松香助焊剂(氯含量0.1%或以下)。

4、在将本产品应用在铝电路板上时，由于本产品所承受的热应力很大，请务必采用专门的安装方法。使用铝电路板时，请与TDK代理商智成电子公司联络。
