贴片电容滤波原理及贴片电容滤波与频率关系

文章来源:智成电子 人气: 644 发表时间: 02-08

贴片电容是一款高性能高可靠性的电容产品,其额定电压从100V到630V不等,具有高稳定性的C0G品特性。它主要用于高电压电路中的去耦、平滑、缓冲、谐振回路等,也可以用于无线充电单元、DC-DC转换器、逆变器等应用场景。贴片电容具有超强的稳定性,为用户提供安全可靠的产品体验,是高电压电路设计和制造的不可或缺的元件。那么您知道贴片电容滤波原理及贴片电容滤波与频率关系吗?下面贴片电容代理商深圳智成电子为您详细介绍。

贴片电容滤波原理

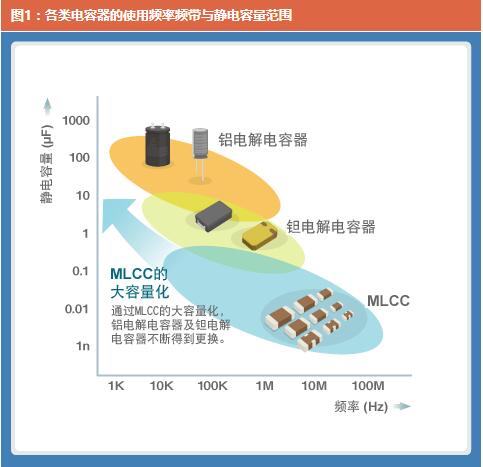

滤波是贴片电容的重要作用中很重要的一个。绝大多数的电路中都要用到。从理论上即假定贴片电容为纯电容说,电容越多,特性阻抗越小,根据的次数也就越高。可事实上超出1uF的电容多数为电解电容器,有非常大的电感器成分,因此频率高后反倒特性阻抗会增大。

有时也会看见有一个容量比较大电解电容器并接了一个小电容,这时候大电容通低频率,小电容通高频率。电容的作用便是通高阻低,通高频率阻低频率。电容越多低频率就越容易根据,电容越多高频率就越容易根据。实际用于滤波中,大电容(1000uF)滤低频率,小电容(20pF)滤高频率。

贴片电容滤波与频率关系

去耦电容的挑选不会有与频率的精确对应关系,理论上越大越好,但现实中全部器件都不是理想器件,无论哪种贴片电容,ESL、ESR都是必定存在的,因此实际贴片电容的频响曲线明显呈非线性,仅在一定频率区间内基本符合纯贴片电容的理论计算结果,TDK村田murata电容一级代理商深圳智成电子提醒您超过一定界线后就与理论值越差越远,超到一定程度后甚至贴片电容将不再是贴片电容了,这个频率称“自谐振频率”,同样材料及制造工艺下,容量越小的贴片电容自谐振频率越大。因此去耦电容的挑选除了需大致考虑频率外,还要考虑负荷的情况,在一定频率以后还要考虑贴片电容的材料和生产工艺等,在此基础上综合的结果决定去耦电容的容量和类型。

一般数字电路的噪音频率在兆至百兆量级区间,这个区间的噪音选用瓷器独石介质0.1uF贴片电容就能获得合适的效果,如果负荷偏重或噪音较强,可选择更大容量的贴片电容或用多个电容并联,同样容量和贴片电容材料下,小电容并联的效果强于单一大电容,频率越高越明显,高频去耦则需选用大小电容并联的方式各自应对不同频谱的噪音。

一般去耦电容的容量选择原则:
1、100M以下轻载:0.1uF,轻载或存在较大低频噪声的能加并1-10uF的贴片电容,介质材料挑选瓷器或钽为宜;
2、100M-1000M:前述+100-1000pF(+10pF),括弧内根据频率的高限选择是否需要,小电容的介质挑选一定要高频瓷器,初期则多用云母,
3、1G以上:前述+1-10pF,介质最好选择高Q微波陶瓷材料。
4、高频轻载时必须用多个小电容并联切不可直接用大电容。

顺带一说,技术上去耦电容不是一般称的滤波电容,滤波电容指电源系统用的,去藕贴片电容则是分布于器件周边或子电路处主要用于应对器件自身或外源噪音的独特滤波电容,故有特称——去耦电容,去耦指“清除(噪音)藕合”之意。

以上就是本文全部内容,主要介绍了贴片电容滤波原理及贴片电容滤波与频率关系。如您需要采购原装贴片电容。欢迎您来电联系TDK村田贴片电容一级代理商深圳智成电子。
