TDK贴片压敏电阻的作用和应用范围

随着智能手机和TWS等移动设备日趋小型化和高功能化，设备和集成电路 (IC) 对ESD（静电放电）和浪涌的抗扰性越来越弱。此外，这些移动设备被要求支持触摸操作和可穿戴设计的机会也逐渐增多，因此采取ESD保护措施变得空前重要，这也极大地促进了ESD保护元件的应用。

作为ESD防护元器件的领先供应商，TDK代理商深圳智成电子一直致力于提供丰富的贴片压敏电阻系列的产品线。本文智成电子小编将通过实际应用案例阐述ESD侵入设备时会引发的故障，讲解TDK贴片压敏电阻的作用和应用范围并给出基于贴片压敏电阻的ESD防护对策。

TDK贴片压敏电阻的作用

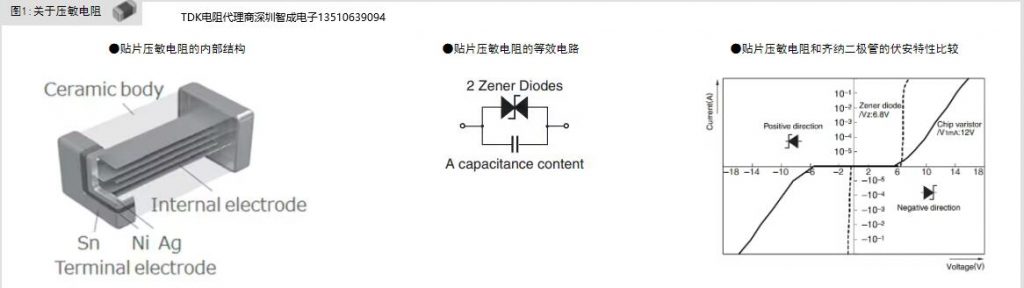

TDK贴片压敏电阻作用是一种主要基于氧化锌材料的陶瓷半导体产品。如下图所示，其采用了积层结构设计，可通过调整积层数量来控制击穿电压和静电容量。它是一种具有非线性伏安特性的电阻元件，当施加电压超过一定值时电阻值会急剧减少。而且压敏电阻相当于两个串联的齐纳二极管，没有极性。

TDK贴片压敏电阻实际应用中的ESD测量范围

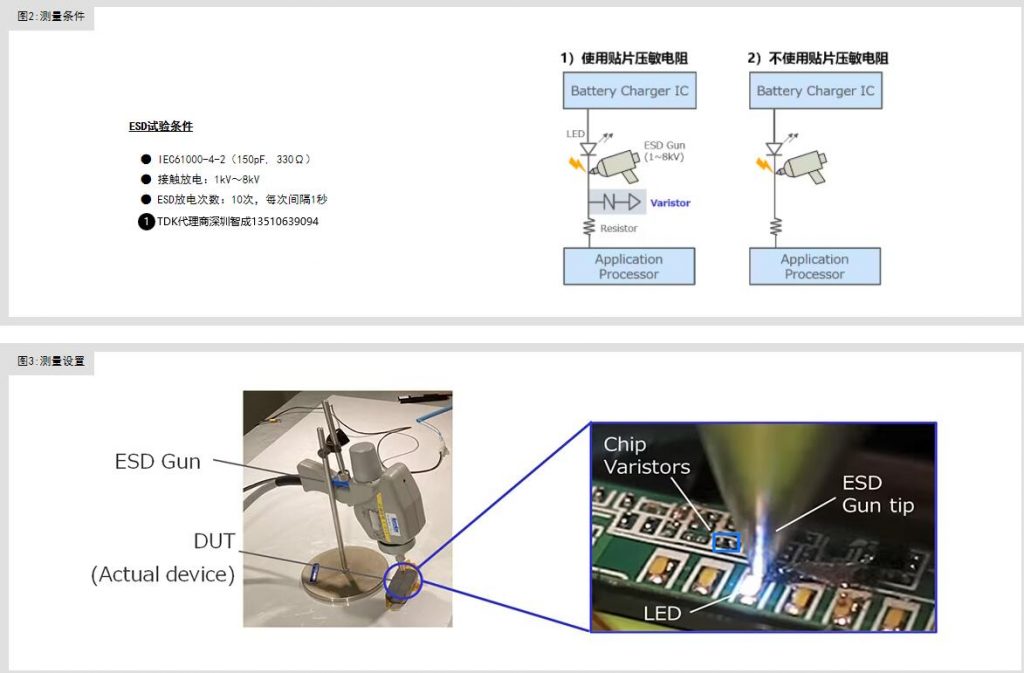

我们将通过实验验证当ESD侵入实际设备上搭载的LED时，在安装和不安装ESD保护元件（有无贴片压敏电阻）的条件下，LED的点亮有何变化。实际测量时的ESD静电放电采用基于IEC61000-4-2标准的人体静电放电模型 (HBM)给搭载LED的设备施加带电电荷。（参见图2和图3）

TDK贴片压敏电阻测量结果

测量条件	1kV	2kV	3kV	4kV	5kV	6kV	7kV	8kV
1）有保护器件	（a）	（a）	（a）	（a）	（a）	（a）	（a）	（a）
2）无保护器件	（a）	（a）	（a）	（b）	（b）	（b）	（c）	–

LED在有贴片压敏电阻保护的情况下（测试条件1），即使ESD放电从1kV增加到8kV，也能保持正常工作（正常闪烁）。

1、”嘀嗒”声是施加ESD的放电声音。
2、此产品的LED灯闪烁是正常现象，不是由于施加ESD造成的。

TDK贴片压敏电阻适用产品

1、TDK的积层贴片压敏电阻主要适用于消费类和车载电子设备。

2、在产品系列方面，我们面向消费类应用的最小尺寸为EIA01005（0.4×0.2mm）；面向车载应用的最小元件尺寸为EIA0402（1.0×0.5mm），并且都已实现量产。

3、使用TDK的积层贴片压敏电阻可节省板载空间，TDK电阻代理智成电子提您这个可以实现高自由度的灵活安装配置。

4、此外，面向车载应用的积层贴片压敏电阻还满足AEC-Q200标准，可提供125 ℃和150 ℃的最高工作温度选项，方便客户根据应用自行选择以满足高可靠性的要求。

以上就是本文全部内容，主要讲了TDK贴片压敏电阻的作用和应用范围。如您想要了解更多关于贴片电容电感的相关知识和采购TDK村田原装正品贴片电容电感，欢迎您来电联系TDK村田一级代理商深圳智成电子。
