文章来源：智成电子 人气： 768 发表时间： 01-12
深圳智成代理TDK贴片线圈电感SPM4020T-2R2M-LR，100%原装正品，现货库存。以下是该型号详细参数介绍。
TDK贴片线圈电感SPM4020T-2R2M-LR尺寸和电气特性如下表所示
| 长度(L) | 4.40mm ±0.20mm |
| 宽度(W) | 4.10mm ±0.20mm |
| 厚度 | 高低 | 2.00mm Max. |
| 推荐焊盘布局(A) | 1.65mm Nom. |
| 推荐焊盘布局(B) | 1.65mm Nom. |
| 推荐焊盘布局(C) | 2.30mm Nom. |
| 电感 | 2.2μH ±20% at 100kHz |
| 额定电流(基于L变化) [Typ.] | 5.3A (30% Down) |
| 额定电流(基于L变化) [Max.] | |
| 额定电流(基于温度上升) [Typ.] | 4.4A (40°C Rise) |
| 额定电流(基于温度上升) [Max.] | |
| 直流电阻 [Typ.] | 56mΩ |
| 直流电阻 [Max.] | 61.6mΩ |
TDK贴片线圈电感SPM4020T-2R2M-LR的优点
1.是使用金属磁性材料的磁屏蔽型电源电路用绕线型电感器。
2.低背设计产品。
3.与铁氧体绕线型电感器相比，该产品可实现大电流、低Rdc、小型化。
4.在高温环境下电感变化少，直流重叠特点良好。
5.金属磁性材料具有整体成形结构，比使用粘合剂的粘合型线圈噪音更低。
6.工作温度范围: –40 to +125 °C （包括自我温度上升)

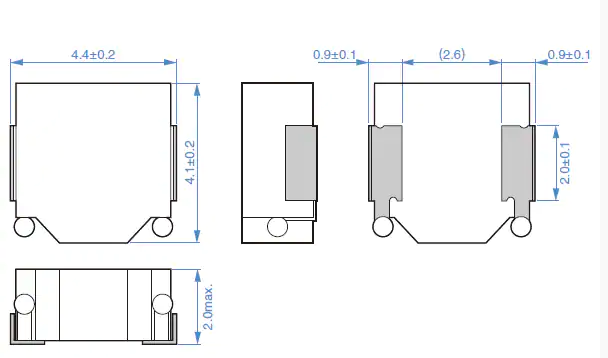

TDK贴片线圈电感SPM4020T-2R2M-LR尺寸大小图
