TDK电感SPM5020T-2R2M-LR参数介绍

文章来源:智成电子 人气: 711 发表时间: 12-15

TDK代理商智成电子介绍TDK电感SPM5020T-2R2M-LR参数,这款TDK电感又叫TDK绕线电感,TDK磁屏蔽电感,TDK金属磁芯电感。

SPM5020T-2R2M-LR的尺寸
长度(L)5.40mm ±0.20mm
宽度(W)5.10mm ±0.20mm
厚度 | 高低2.00mm Max.
推荐焊盘布局(A)1.40mm Nom.
推荐焊盘布局(B)3.00mm Nom.
推荐焊盘布局(C)2.80mm Nom.
SPM5020T-2R2M-LR的电气特性
电感2.2μH ±20% at 100kHz
额定电流(基于L变化) [Typ.]7A (30% Down)
额定电流(基于L变化) [Max.]
额定电流(基于温度上升) [Typ.]4.6A (40°C Rise)
额定电流(基于温度上升) [Max.]
直流电阻 [Typ.]37mΩ
直流电阻 [Max.]40.7mΩ
自我共振频率 [Min.]
自我共振频率 [Typ.]
Q [Min.]
Q [Typ.]

TDK电感SPM5020-LR系列外观

TDK电感SPM5020-LR系列的特点

1.是使用金属磁性材料的磁屏蔽型电源电路用绕线型电感器。
2.低背设计产品。
3.与铁氧体绕线型电感器相比,该产品可实现大电流、低Rdc、小型化。
4.在高温环境下电感变化少,直流重叠特点良好。
5.金属磁性材料具有整体成形结构,比使用粘合剂的粘合型线圈噪音更低。
6.工作温度范围: –40 to +125 °C (包括自我温度上升)

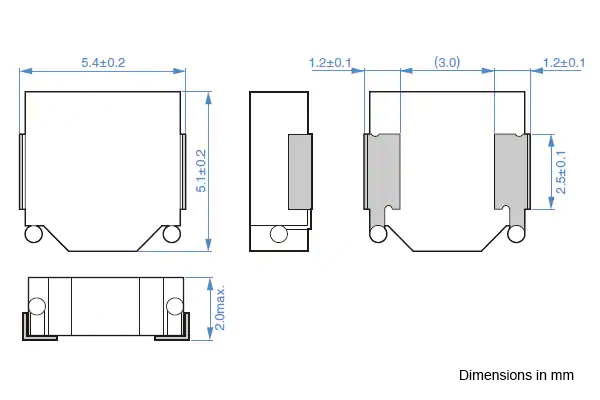

TDK电感SPM5020-LR系列尺寸图
