贴片电容的命名参数包括贴片电容的尺寸.这种贴片电容的材料.所需的精度.要求的电压.要求的容量.端头和包装的要求。一般来说,订购贴片电容器所需的参数应具有尺寸.要求的精度.电压的要求.容量值.以及所需的品牌。接下来,村田代理深圳智成详细介绍如何查看贴片电容的参数和贴片电容的规格型号对照表。
一.如何看待贴片电容的参数
1.容积与错漏,实用电容量与标称容量错漏规模较大;
2.附加工作电压,电力电容器能在电源电路中长期稳定.牢固工作,接受较大的交流电压,又称耐压;
3.温度系数,在必然温度规模内,温度每变化1℃,温度系数越低越好;
4.绝缘电阻,用于说明泄漏的大小。小容量电容器,绝缘电阻大,电解电容器绝缘电阻小。相比之下,绝缘电阻越大越好,泄漏越小;
5.损耗,在电场的作用下,贴片电容器在单位时间内发热而消耗的能量;
6.频率特性,贴片电容的主要电参数随电场频率而变化。
二.贴片电容规格型号对照表
一般来说,贴片电容是指贴片电容是指MLCC,即多层陶瓷片式电容(MultilayerCeramicCapacitors),又称片式电容或片容。传统的贴片电容按材料分为材料。COG(NPO),X7R,Y5V,根据英国标准,引脚封装一般有以下12种型号:0201、0402、0603、0805、1206、1210、1812、1825、2225、3012.3035。
其中:0201、0402、0603、0805、1206是常见包装尺寸的贴片电容器,容量范围一般为0.5pF~1uF。1210,1812,1825,2225,3012.3035为大型贴片电容,容量范围为1uF~100uF。

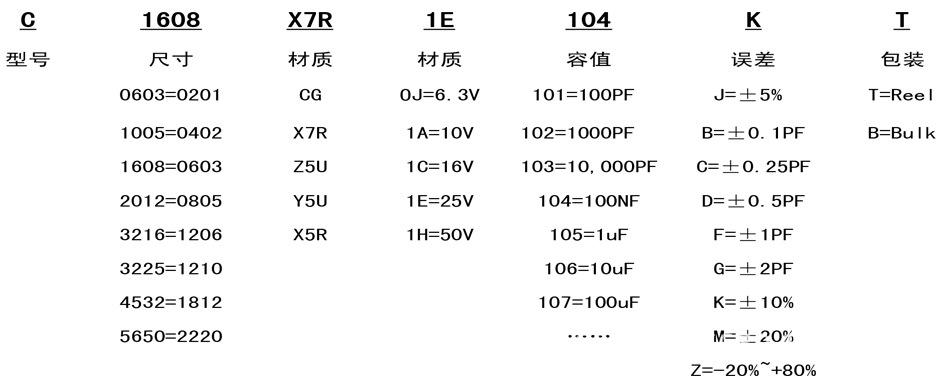

贴片电容规格型号对照表如图所示:
tdk电容规格对照表
