村田热敏电阻尺寸与封装对照表解析：多样化选择，精准适配

在电子元器件小型化、集成化趋势日益明显的今天，热敏电阻的尺寸与封装形式成为工程师选型时的重要考量因素。村田（Murata）作为全球领先的电子元器件制造商，其热敏电阻产品，尤其是NCP系列，提供了丰富的尺寸与封装选项，以满足不同应用场景的需求。本文将深入解析村田热敏电阻的尺寸与封装对照表，帮助您快速找到适合自身需求的解决方案。

一、尺寸规格：从小型化到标准化，满足多元空间需求

村田热敏电阻NCP系列提供了多种尺寸规格，以适应不同应用场景对空间的需求。尺寸规格通常以两位数字代码表示，并对应具体的物理尺寸。以下是常见的尺寸规格对照表：

尺寸代码	物理尺寸 (L x W, mm)	EIA标准
02	0.40 x 0.20	01005
03	0.60 x 0.30	0201
15	1.00 x 0.50	–
18	1.60 x 0.80	–
21	2.00 x 1.25	0402 (宽度略有增加)

从表格中可以看出，村田热敏电阻的尺寸覆盖了从超微型到标准尺寸的多种规格。

• 超微型尺寸（如0.40 x 0.20mm，代码02）：符合EIA 01005标准，是当前市场上最小的热敏电阻尺寸之一，非常适合空间极度受限的应用，例如智能手机、可穿戴设备、耳机等消费电子产品，以及高密度电路板设计。
• 小型尺寸（如0.60 x 0.30mm，代码03）：符合EIA 0201标准，同样适用于空间受限的便携式电子产品，在小型化和性能之间取得了良好的平衡。
• 标准尺寸（如1.00 x 0.50mm，代码15；1.60 x 0.80mm，代码18；2.00 x 1.25mm，代码21）：这些尺寸的热敏电阻应用更为广泛，适用于各种通用电子产品，如家用电器、工业控制设备、汽车电子等。其中，代码21的尺寸虽然标注为2.00 x 1.25mm，但符合EIA 0402标准，仅在宽度上略有增加，可能是为了满足特定设计需求。

二、封装类型：多样化封装，适应不同生产与应用场景

封装类型不仅影响热敏电阻的制造和组装工艺，也与其可靠性和应用环境密切相关。村田热敏电阻NCP系列提供了多种封装类型，以满足不同的生产需求和应用场景。封装类型通常以字母代码表示，以下是常见的封装类型对照表：

封装代码	封装类型	描述	典型应用场景
RA	塑料带装 (Plastic Taping)	4mm间距，4000件/卷	通用自动化装配，提供基本的防潮、防尘保护

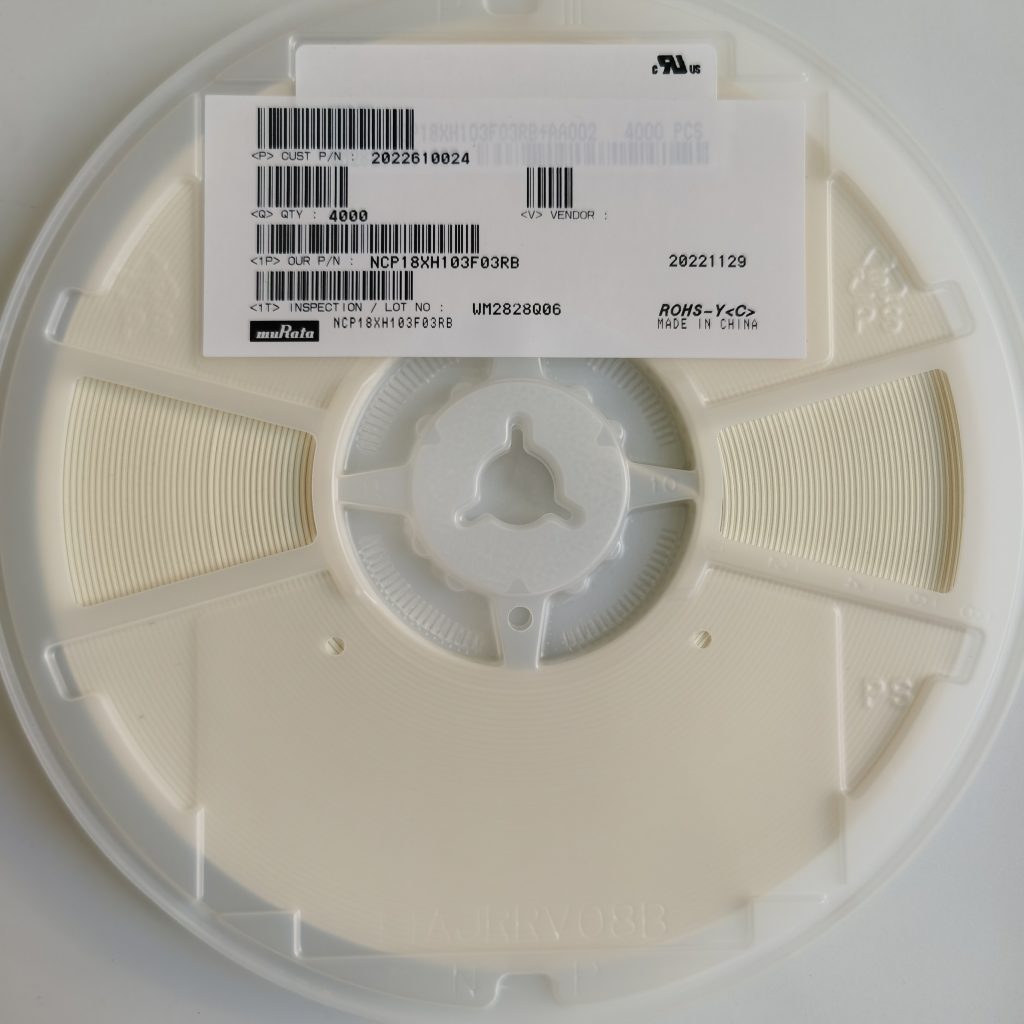

RB	纸带装 (Paper Taping)	4mm间距，4000件/卷	通用自动化装配，成本相对较低
RC	纸带装 (Paper Taping)	2mm间距，10000件/卷	适用于需要更高元件密度的自动化装配
RL	纸带装 (Paper Taping)	2mm间距，15000件/卷	适用于需要更高元件密度的自动化装配，提供更大的单卷元件数量
RH	纸带装 (Paper Taping)	2mm间距，20000件/卷	适用于需要更高元件密度的自动化装配，提供最大的单卷元件数量，满足大规模生产需求
P	镀层端接系列 (Plated Termination Series)	–	适用于需要更高可靠性和耐焊性的应用，如汽车电子、航空航天等领域
S	高可靠性系列 (High Reliability Series)	–	针对高可靠性要求的应用，如汽车电子、工业控制、医疗设备等，采用特殊封装工艺和材料，确保在恶劣环境下的稳定性和耐用性
C	导电胶系列 (Conductive Glue Series)	–	适用于需要导电胶粘接的特殊应用场景

从表格中可以看出，村田热敏电阻的封装类型涵盖了塑料带装和纸带装两种主要形式，并提供了不同的间距和单卷元件数量，以适应不同的自动化装配需求。

• 塑料带装 (RA)：提供基本的防潮、防尘保护，适用于大多数通用自动化装配场景。
• 纸带装 (RB, RC, RL, RH)：成本相对较低，适用于对成本敏感的应用。其中，RC、RL、RH封装采用2mm间距，相比4mm间距的RA和RB封装，可以在相同的卷盘尺寸下容纳更多的元件，从而提高生产效率，降低频繁更换卷盘带来的停机时间，尤其适合大规模生产。RH封装单卷元件数量达到20000件，是追求极致生产效率的理想选择。
• 特殊系列封装 (P, S, C)：
• 镀层端接系列 (P)：通过镀层端接工艺，提高引脚的耐焊性和可靠性，适用于对焊接可靠性要求高的应用，如汽车电子、航空航天等领域。
• 高可靠性系列 (S)：针对高可靠性要求的应用，采用特殊封装工艺和材料，增强热敏电阻的抗振动、抗冲击、耐高温高湿等性能，确保在恶劣环境下的稳定性和耐用性，适用于汽车电子、工业控制、医疗设备等关键领域。
• 导电胶系列 (C)：采用导电胶进行封装，适用于需要导电胶粘接的特殊应用场景，例如某些柔性电路板或特定结构的电子设备。

三、选型指南：因需制宜，精准匹配

在选择村田热敏电阻的尺寸与封装时，需要综合考虑以下因素：

• 应用空间限制：根据电路板空间和布局要求，选择合适的尺寸规格。对于空间极度受限的应用，优先选择超微型尺寸（如代码02、03）；对于空间相对宽裕的应用，可以选择标准尺寸（如代码15、18、21）。
• 生产规模和效率：根据生产规模和自动化装配需求，选择合适的封装类型和单卷元件数量。大规模生产建议选择单卷元件数量多的封装（如RH），以提高生产效率，降低生产成本。
• 可靠性要求：根据应用环境的可靠性要求，选择合适的封装类型。对于高可靠性要求的应用（如汽车电子、航空航天、医疗设备），建议选择高可靠性系列（S）或镀层端接系列（P）封装，以确保热敏电阻的稳定性和耐用性。
• 成本预算：在满足性能和可靠性要求的前提下，根据成本预算选择合适的尺寸和封装类型。纸带装（RB, RC, RL, RH）封装通常成本较低，适用于对成本敏感的应用。

四、总结：尺寸与封装，选型的关键维度

村田热敏电阻NCP系列提供的多样化尺寸与封装选项，为用户提供了灵活的选择空间，能够精准适配不同的应用场景。通过合理选择尺寸与封装，可以优化产品设计，提升生产效率，确保产品可靠性，并实现成本效益的最佳平衡。
