贴片陶瓷电容器为何会产生啸叫现象？

文章来源：智成电子 人气： 4,263 发表时间： 09-30

     由于具有强介电性的陶瓷的电致效应，在施加交流电压时，独石贴片陶瓷电容器贴片会发生叠层方向伸缩。因此电路板也会平行方向伸缩，而因电路板的振动而产生了噪声。
贴片及电路板的振幅仅为1pm～1nm左右，但发出的声响却十分大。
其实几乎无法听到电容器本身发出的噪声，但将其安装于电路板后振动会随之增强，振幅的周期也达到了人耳能够听到的频率带(20Hz～20kHz)，所以声音可通过人耳进行识别。例如可听到”ji—-“、”ki—-“”pi—-“等声响。
啸叫原理

  1. 片状独石电容器由于强介电常数的陶瓷的压电特性，在施加交流电压的情况下，像如图2所示进行收缩。
  2. 结果如图3所示，电路板将朝平面方向振动。 (芯片及电路板的振幅仅为1pm～1nm左右)
  3. 该电路板的振幅周期在达到人们能够听到的频率带 (20Hz～20kHz) 时，声音可通过人耳识别。

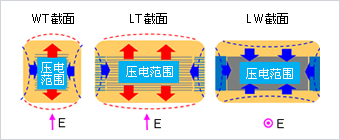

图2 施加电压时由压电现象造成的芯片变形

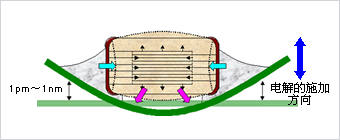

图3 因压电现象造成的电路板变形
