叠层贴片电感的工作原理和结构

深圳智成电子作为TDK和村田的电感代理商，对于构成电子电路的各种元件都有深入了解，下面介绍其中一种电子元件——叠层贴片电感：

一、工作原理

叠层贴片电感，也称为多层片式电感，其工作原理主要基于电磁感应。当电流通过电感线圈时，会产生一个磁场，这个磁场会与线圈自身相互作用，从而产生自感电动势。这个自感电动势会阻碍原电流的变化，使得电流不能突变，从而实现电感的基本功能——储能和滤波。

具体来说，叠层贴片电感是由多个线圈层叠而成，每个线圈之间通过绝缘层隔离。当电流通过线圈时，会在每个线圈层中产生磁场，这些磁场会相互作用，从而增强电感的效果。由于叠层结构的优势，叠层贴片电感通常具有较高的电感值和较小的体积。

二、结构特点

1. 尺寸小，有利于电路的小型化，磁路封闭结构，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装。
2. 一体化成型结构，可靠性高，耐热性、可焊性好。
3. 形状规整，适合于自动化表面安装生产。
4. 无方向性，规范化的自动贴片安装外形，既可用再流焊与浸焊，也能适应手工焊接。
5. 叠层电感具有良好的磁屏蔽性、烧结密度高、机械强度好的特点。不足之处是合格率低、成本高、电感量较小、Q值低。它与插件电感相比具有尺寸小、重量轻、层间分布电容小、安装方便、可靠性高、高频特性好等优点。

三、应用场景

叠层贴片电感因其结构特点和性能优势，被广泛应用于各种电子设备中，如移动通信设备、计算机、汽车电子、工业控制等领域。特别是在高频电路中，叠层贴片电感能够发挥出色的性能，满足电路对电感元件的高要求。

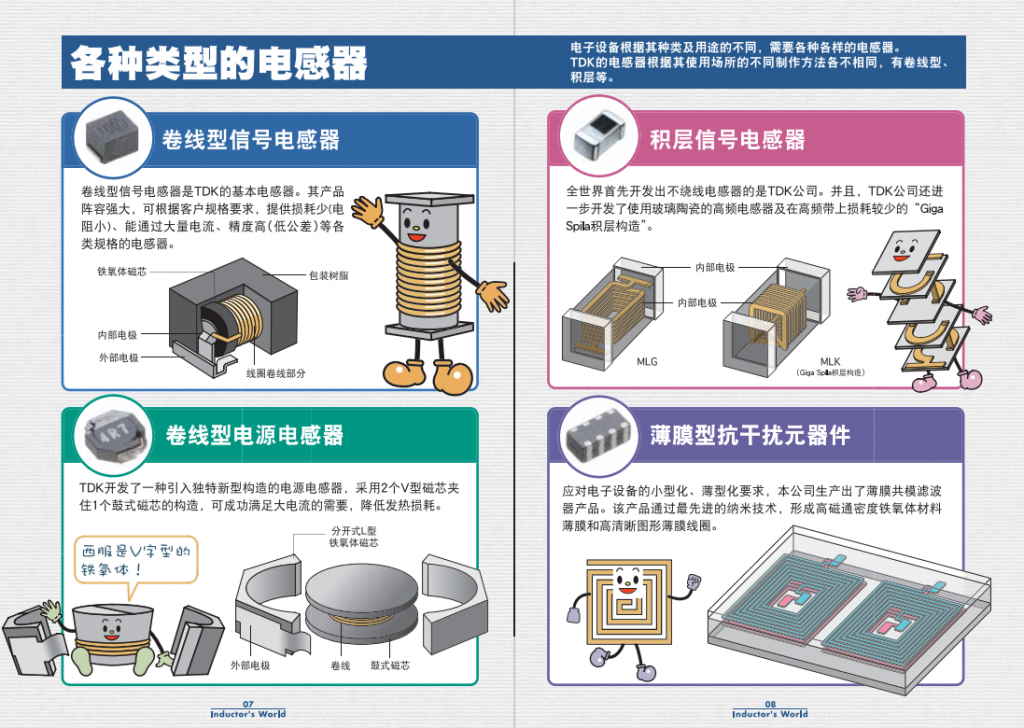

四、与其他类型电感的区别

1. 插件电感：插件电感是传统的电感元件，采用插针式安装，体积较大，安装不便。与叠层贴片电感相比，插件电感在高频性能、体积和安装便利性方面存在明显劣势。
2. 绕线电感：绕线电感是将线圈绕制在磁芯上制成的电感元件。与叠层贴片电感相比，绕线电感具有较高的电感值和较低的损耗，但在高频性能、体积和成本方面不如叠层贴片电感。
3. 薄膜电感：薄膜电感是采用薄膜工艺制成的电感元件，具有体积小、重量轻、高频性能好等优点。但与叠层贴片电感相比，薄膜电感的电感值较低，且成本较高。

综上所述，叠层贴片电感在结构、性能和应用方面都具有独特的优势，是现代电子设备中不可或缺的重要元件之一。如需了解更多信息，建议咨询电子元件领域的资深业内人士。
