焊盘尺寸与多层陶瓷贴片电容器的抗电路板弯曲能力有关系吗

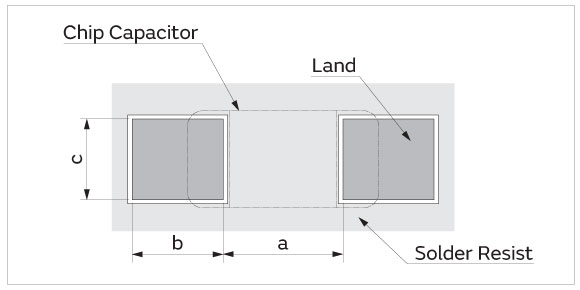

焊盘尺寸与多层陶瓷贴片电容器的抗电路板弯曲能力有密切关系。焊盘尺寸过大（c尺寸过大）会导致施加在多层陶瓷电容器（MLCC）上的应力增加，从而降低电容器的抗电路板弯曲能力（挠度）。因此，将焊盘尺寸（c尺寸）设计得比电容器的宽度尺寸更窄，可以有效地提高抗电路板弯曲能力。

此外，还可以通过调整电极间的尺寸（a尺寸）和外部电极间的尺寸（g尺寸）来提高抗电路板弯曲能力。具体来说，使电极间的a尺寸大于电容器的外部电极间的g尺寸可以实现这一效果。这种做法可以在芯片安装位置有偏差时，确保焊盘与电极之间的绝缘距离，从而简化制造过程。

然而，需要注意的是，这些做法的效果可能会因阻焊布局的变化而有所不同。因此，在使用产品前，请务必确认其他贴装性能，并查阅交货规格和参考图纸以了解每件产品的具体保证内容。对于主要产品，您可以在公司网站的产品详细信息页面上查看详细的规格表。
