TDK B59404J0170A062 PTC表面贴装浪涌电流限制器，安全高效的电流控制

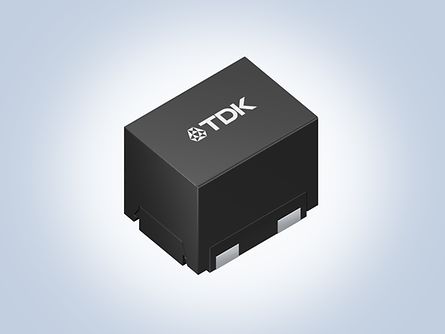

TDK 最近推出了一款新型的 SMD 冲击电流限制器，叫做 B59404J0170A062。这是首款基于 PTC（正温度系数）技术的表面贴装浪涌电流限制器 (ICL)。这个小小的零件（订货号 B59404J0170A062）可以帮我们控制电流，让它更稳定，更安全。

这个零件设计用于直流电压高达 500 V 和交流电压高达350 V 的应用场景。比如在电动汽车和充电设备中，它可以限制电流，保护设备不被烧坏。它的体积很小，只有13.5 x 10 x 11 毫米（长 x 宽 x 高），非常小巧，可以节省我们设备内部的空间和重量。而且它的设计非常适合自动化生产线，可以快速加工。

这个新元件进入高阻态参考温度为+170°C，热容量为1J/K，热时间常数为100s。电阻在室温下为 500 Ω，最小值为 150 Ω。而且这个元件可以关断失效（短路）高达 100 次，在电容器充电和放电时高达可进行 100,000 次循环。

在电动汽车逆变器或工业应用变速驱动器中的直流母线大电容器在接通时会出现瞬时像短路一样工作状态。这时候，PTC热敏电阻就像一个保护器一样，通过高电流而加热自身并在很短的时间内变为高阻态来提供这种保护，从而将电流降低到安全水平。

特性和应用

主要应用

• 电动汽车（xEV）牵引逆变器
• 直流支撑电容的充放电
• 变速驱动
• 开关电源

主要特性和效益

• 可以表面贴装（可回流焊）
• 节省 PCB空间并减轻重量
• 在发生故障时可以安全有效且可自恢复
• 符合 AEC-Q200 标准
