TDK推出新款TVS二极管样品套件

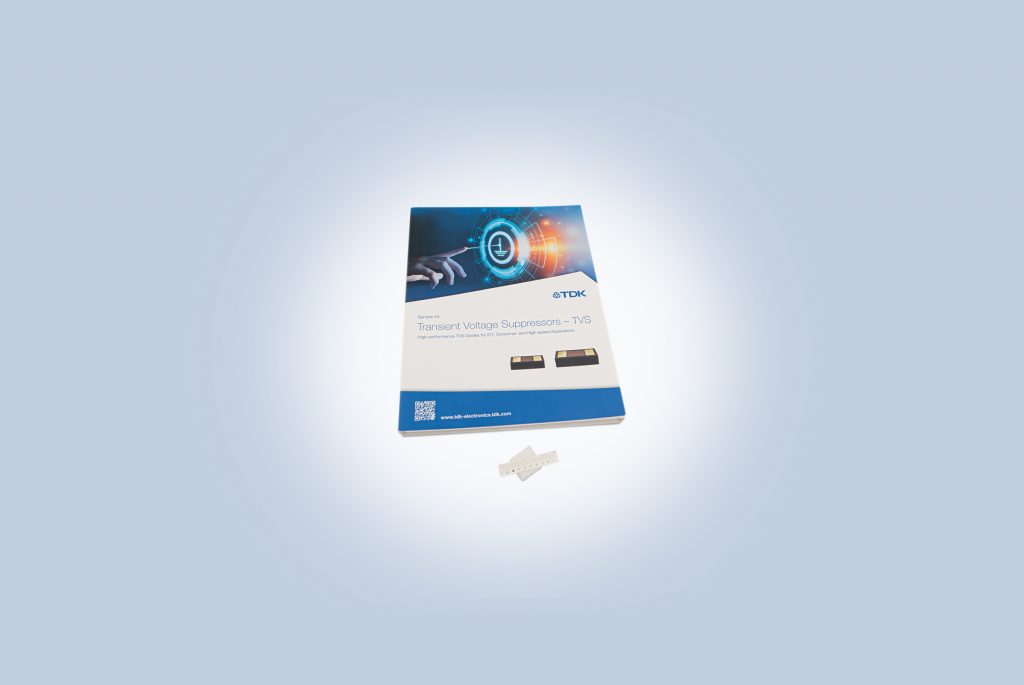

TDK株式会社新近推出一款样品套件 (B74999T9999M099)。套件中包括不同类型的超紧凑TVS二极管，其中有五种通用型GP系列和另外五种高速ULC系列。通用型GP系列二极管具有宽泛的钳位电压范围（3.8 V 至 27 V）、低漏电流和快速响应等特点，能可靠地保护各种应用免受静电放电的影响。高速ULC系列二极管具有超低剖面外形尺寸和超低电容（低至0.18 pF），可满足高速接口应用的超高要求，能有效保证信号的完整性。这些二极管具有紧凑型封装和超可靠的ESD接触放电电压抗性，关键数据包括工作电压、电容、漏电流、钳位电压等。

TDK株式会社新推出的这款样品套件中包括不同类型的超紧凑TVS二极管，这些二极管具有多种特点和优势，可以用于多种应用，如为智能手机、平板电脑、笔记本电脑、可穿戴设备和网络设备提供ESD保护，以及为USB-C、Thunderbolt、HDMI、Display Port、MIPI、FireWire、DVI、S-ATA或SWP/NFC等高速接口提供ESD保护。这些二极管具有宽泛的钳位电压范围、低漏电流和快速响应等特点，能可靠地保护各种应用免受静电放电的影响。高速ULC系列二极管具有超低电容，可有效保证信号的完整性。同时，这些二极管还具有紧凑型封装和超可靠的ESD接触放电电压抗性。

TDK株式会社新推出的这款样品套件中包括不同类型的超紧凑TVS二极管，这些二极管具有多种特点和优势，可以用于多种应用场景。这些二极管不仅具有宽泛的钳位电压范围、低漏电流和快速响应等特点，能可靠地保护各种应用免受静电放电的影响。同时，高速ULC系列二极管还具有超低电容和超可靠的ESD接触放电电压抗性等特点，可有效保证信号的完整性。此外，这些二极管还具有紧凑型封装和超可靠的ESD接触放电电压抗性等特点，可以更好地满足各种应用的需求。

提供的表格中包含了各种TVS二极管的关键数据。这些数据包括工作电压（VRWM,max）、电容（Ctyp）、漏电流（Ileak,typ）、钳位电压1（Vclamp1,typ）和钳位电压2（Vclamp2,typ）。这些数据可以用来了解二极管的性能和选择适合的型号。

在这两个系列中，通用GP系列和高速ULC系列，每个型号的二极管都有其独特的工作电压范围、电容和漏电流等特性。例如，B74121G0050M060型号的二极管，其工作电压范围为±5.0 V，电容为12.0 pF，漏电流为40 nA，钳位电压在ITLP = 8 A时为7.2 V，在ITLP = 16 A时为8.0 V。

而高速ULC系列的二极管，如B74121U0028M060型号，其工作电压范围为±2.8 V，电容仅为0.18 pF，漏电流为5 nA。钳位电压在ITLP = 8 A时为5.5 V，在ITLP = 16 A时为8.2 V。

这些数据反映了二极管在不同电流下的电压钳位能力，从而可以对其在特定应用中的保护效果进行评估。用户可以根据自己的应用需求，如所需保护的接口类型、工作电压范围等因素，来选择适合的型号。
