贴片电容出现漏电失效案例分析

作为TDK的授权代理商，深圳智成电子以其丰富的经验和专业的知识备受客户的信赖。今天我将向大家介绍一个关于贴片电容的漏电失效案例分析。贴片电容是电子产品中常见的元器件之一，但在使用过程中有时会遇到漏电失效的情况。此次案例分析将为我们提供更深入的了解，探讨失效原因以及如何预防和解决这些问题。

让我们一起来看看这个案例分析，以期在遇到类似问题时能够更好地应对和解决。深圳智成电子将为您提供详细的分析和解决方案，确保您的电子产品能够达到预期的性能和可靠性。

一、案例背景

在老化实验测试阶段，客户端发现贴片电容出现漏电失效。尽管不了解其具体的不良比率，但该贴片电容采用的是回流焊接工艺。

二、分析方法概述

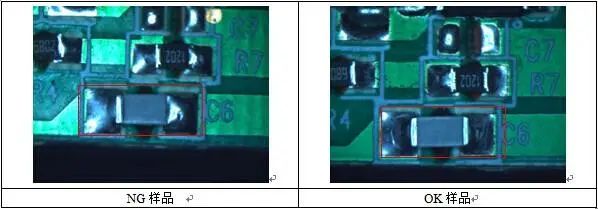

对于外观检查，无论是OK样品还是NG样品，它们的表面都没有任何明显异常。

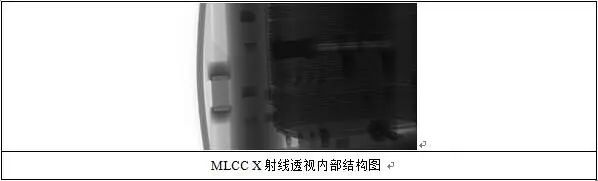

利用X射线透视检查，发现OK和NG样品内部均未出现裂纹、孔洞等异常情况。

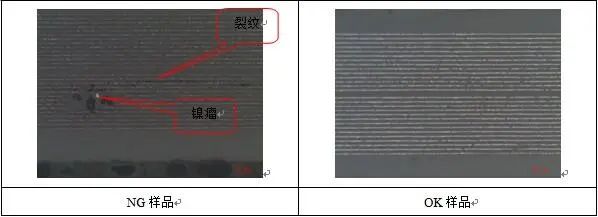

需要将OK样品和NG样品分别进行切片，并使用金相显微镜对贴片电容内部结构进行放大拍照观察。观察结果显示，NG样品电容内部存在镍瘤和热应力裂纹，而OK样品没有发现任何异常。

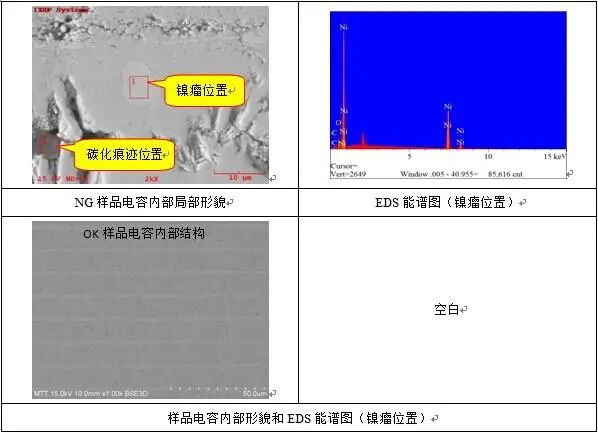

通过对样品剖面进行扫描电子显微镜/能谱分析，发现NG样品的电容内部电极层存在不连续现象，出现了明显的镍瘤。在这些镍瘤周围，有许多向外延伸的裂纹，而在裂纹的通道内发现了明显的碳化痕迹（从能谱分析结果来看，含碳量高达50%）。这些裂纹是由热应力造成的，并且直接导致了电容性能的异常。与之相反，OK样品的电容内部电极层是连续的，陶瓷介质层紧密无孔洞和镍瘤，因此电容性能良好。

三、分析与讨论

经过外观检查，我们发现OK样品和NG样品的表面均完好，没有发现任何裂纹、破损等异常情况。

在进行X-ray透视检查后，我们没有发现OK样品和NG样品内部存在裂纹、孔洞等异常情况。

我们将把OK样品和NG样品分别切片，然后在金相显微镜下放大拍照，观察多层陶瓷电容器（贴片电容）的内部结构。NG样品的电容器内部存在镍瘤和热应力裂纹，而OK样品没有发现任何异常。

经过SEM/EDS分析样品剖面后发现，NG样品的电容内部电极层不连续，存在明显的镍瘤。此外，镍瘤周围还有多个向外延伸的裂纹，而在裂缝通道内发现了明显的碳化痕迹（EDS结果表明C含量高达50%）。这些裂纹应该是由于热应力引起的。此外，这些裂纹的存在也直接导致了电容性能异常。相比之下，OK样品的电容内部电极层是连续的，陶瓷介质层致密，未发现孔洞或镍瘤，因此它的电容性能非常好。

四、结论

通过综合测试分析可以得知，导致产品测试异常的原因是因为电容本身存在质量问题，主要表现在内部存在镍瘤，而镍瘤的存在可能导致热应力裂纹的产生。

建议：建议针对每批贴片电容来料进行抽检，并进行切片分析，以观察其内部结构是否存在来料不良问题。
