超详细！贴片电容器绝缘电阻测量方法完整教程！

贴片电容器是电子元件中常用的一种电路元件，它常常被应用于各类电路中用于滤波、耦合、隔离和低通等电路。而要评估电容器的性能优劣，一个重要的指标就是它的绝缘电阻。为了测量贴片电容器的绝缘电阻，我们需要采用一定的方法。下面TDK代理深圳智成电子小编为大家介绍TDK贴片电容器绝缘电阻测量方法完整教程。

IR（Insulation Resistance，绝缘电阻）是TDK贴片电容器中的电介质材料电阻漏电流的程度。它是电介质材料本身的电阻*1。IR可通过漏电流来测量。知道漏电流和外加电压，即可根据欧姆定律计算绝缘电阻。测量漏电流有两种基本方式。

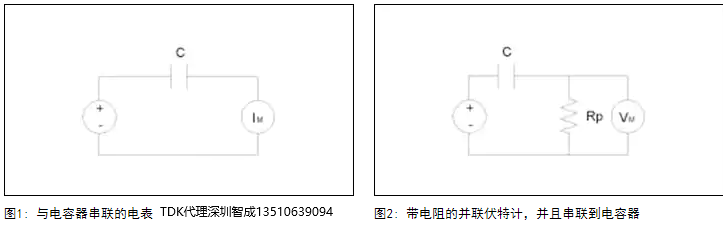

首先，用一个与电容器和电压源串联的电流表（图1）。

其次，用一个与电阻器并联的伏特计，然后串联连接到电容器和电压源（图2）。

第一个方法通常适用于小于1uF的电容器。深圳TDK代理智成小编提醒您低电容量电容器具有低漏电流，因此，低电流电表可以准确测量电流。如果漏电流高，由于充电电容器的噪音和不稳定性，电表将不能准确测量。因此，对于高容値电容器应使用第二种方法*2。

最后，我们需要根据测量值计算电容器的绝缘电阻值，其计算公式为：绝缘电阻值=直流电源输出电压/漏电流值。这时，我们就可以根据计算结果判断电容器的绝缘电阻是否合格。
