贴片电容的测量常见问题解答

一、什么是测量误差补偿，为什么需要补偿？

补偿是用于补偿测量过程中所增加误差的一个技术，如挟具、镊子等中的残留寄生。测量电容器时，要进行连接接触需要挟具或镊子钳。但是，挟具有一些寄生阻抗和导纳，这可能会使测量值增加不必要的阻抗或导纳。因此，需要寄生成分的补偿。

补偿通常包括三个步骤。这些步骤为开路、短路和负载补偿。执行开路补偿时，补偿寄生导纳。执行短路补偿时，补偿寄生阻抗。负载补偿设置50Ω负载测量的基准点。深圳智成电子作为TDK代理提醒你对于低电容量(<1000pF)的测量,任何额外的测量误差都可能会极大影响显示值。因此补偿对于低电容量)

二、贴片电容的Cp或Cs有何不同？

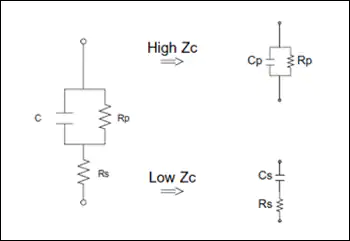

阻抗分析仪表可以测量称作Cp的并联电容或称作Cs的串联电容4。电路模式将取决于电容器的电容值（图1）。当C小而阻抗大时，C和Rp之间的并联阻抗将会明显高于Rs。因此用于测量电容量的仪表设置应为Cp。当C大而阻抗小时，C和Rp的并联阻抗不太大。因此，仪表设置应使用Cs来测量电容量。选择阻抗设置的一个好的经验规则是，对大于10kΩ的电容器阻抗值使用Cp，对小于10Ω的使用Cs。
